Аналізатор спектра LiteVNA LibreVNA 100 кГц – 6 ГГц

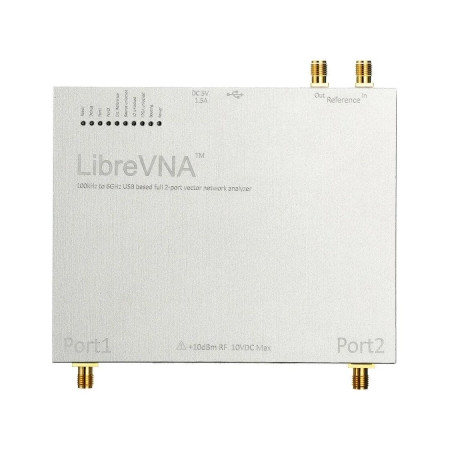

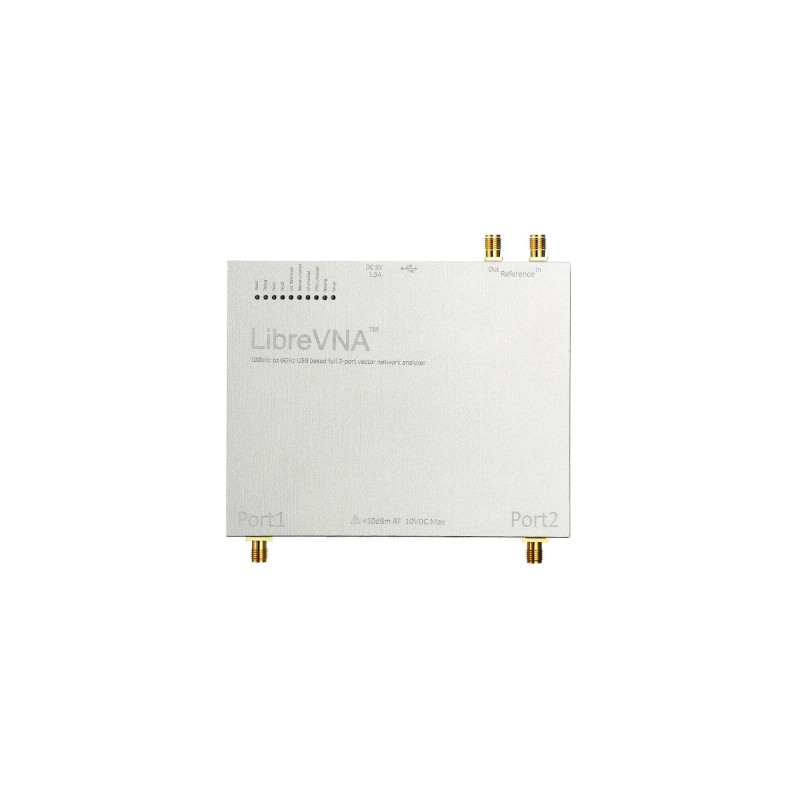

LibreVNA – це двопортовий векторний аналізатор ланцюгів з відкритим вихідним кодом і підключається до ПК через інтерфейс USB. Пристрій являє собою ВЧ-модуль з базовими обчислювальними можливостями, а решта обробки даних відбувається в додатку для ПК. На друкованій платі є три АЦП та одна ПЛІС (FPGA) для обробки всіх сигналів. Пристрій здатний виконувати вимірювання по 10000 точок з двома портами протягом однієї секунди і має ефективний динамічний діапазон 100 дБ.
Завдяки наявності двох вимірювальних портів, цей векторний аналізатор ланцюгів може використовуватися для вимірювання повного набору S-параметрів (S11/S12/S21/S22). Незважаючи на те, що апаратна частина LibreVNA розроблена як VNA, загальна апаратна архітектура настільки схожа на архітектуру аналізатора спектру, що можна проводити так само і прості двоканальні вимірювання спектру.

Обмеження архітектури:
Конструктивні особливості LibreVNA, що розробляється як проект із відкритим вихідним кодом, накладають деякі обмеження:

• • Розв’язка у порту вимірювального S12 на 10 дБ гірше, ніж у порту вимірювального S21.
  • У діапазоні частот вище 3 ГГц характеристики знижуються , у результаті ізоляція порту становить лише 50 дБ на частоті 6 ГГц.
  • Крім того, нижче 1 МГц характеристики знижуються зі зменшенням частоти, а ефективний динамічний діапазон зменшується до 70 дБ на частоті 100 кГц.
  • Вихідна потужність може знижуватися на частотах нижче 1 МГц та вище 3 ГГц.

Живлення: 5 В постійного струму, 1.5 А (USB або 3.5 мм роз’єм)
Підтримувані ОС: Windows, Linux, MacOS
Габаритні розміри: 122 x 98 x 16 мм

Комплектація:

• 1 x кабель USB – USB 3.5 мм
• 1 x кабель USB-USB-C
• 2 x кабелі 30 см SMA male — SMA male
• 1 x калібрувальний стандарт SMA male – OPEN
• 1 x калібрувальний стандарт SMA male – SHORT
• 2 x калібрувальних стандартів SMA male — LOAD
• 2 x перехідника SMA female — SMA female
• 2 x перехідника SMA male — SMA male
